ASME B16.47 copre i valori nominali di pressione-temperatura, i materiali, le dimensioni, le tolleranze, la marcatura e i test per le flange dei tubi nelle dimensioni da NPS 26 a NPS 60.
Sono incluse flange con designazioni della classe di rating 75, 150, 300, 400, 600 e 900 con requisiti indicati sia in unità SI (metriche) che US consuetudinarie, con diametro
di bulloni e fori dei bulloni della flangia espressi in unità di pollice.
Questo standard è limitato a
a) flange realizzate con materiali fusi o forgiati.
(b) flange cieche realizzate con materiali fusi, forgiati o in lamiera.
Nella presente norma sono inclusi anche i requisiti e le raccomandazioni riguardanti la bullonatura delle flange, le guarnizioni delle flange e i giunti delle flange.
ASME B16.47 fornisce due serie di dimensioni della flangia.
La serie A specifica le dimensioni della flangia per le flange di uso generale. La serie B specifica le dimensioni della flangia per flange compatte che, nella maggior parte dei casi, hanno diametri del cerchio dei bulloni più piccoli rispetto alle flange della serie A.
Queste due serie di flange, in genere, non sono intercambiabili. L'utente deve riconoscere che alcune valvole flangiate, apparecchiature imbullonate tra le flange e apparecchiature flangiate possono essere compatibili solo con una serie di queste flange.
|
ASME B16.5 |
Lo standard ASME B16.5 copre flange per tubi in acciaio e raccordi flangiati da NPS 1/2 a NPS 24 metrico/pollici nella classe di pressione da 150 a classe 2500. Copre valori nominali pressione-temperatura, materiali, dimensioni, tolleranze, marcatura, test e metodi di designare le aperture per le flange dei tubi e i raccordi flangiati. |
|
ASME B16.47 |
Per dimensioni maggiori, lo standard ASME B16.47 copre valori nominali pressione-temperatura, materiali, dimensioni, tolleranze, marcatura e prove per flange di tubi nelle dimensioni da NPS 26 a NPS 60 e nelle classi nominali 75, 150, 300, 400, 600 e 900. |
|
ASME B16.47 serie A |
ASME B16.47 serie B |
|
Le flange MSS SP-44 sono designate come flange ASME B16.47 serie A |
Le flange API 605 sono designate come flange ASME B16.47 serie B |
|
Le flange ASME B16 47 della serie A sono molto più spesse, più pesanti e più resistenti delle flange della serie B a parità di dimensioni e pressione nominale, quindi possono sopportare un carico esterno maggiore rispetto al tipo della serie B. |
Le flange ASME B16.47 Serie B necessitano di un numero maggiore di elementi di fissaggio (bulloni e dadi) ma più piccoli rispetto alle flange Serie A e hanno un diametro del cerchio dei bulloni più piccolo rispetto a quello delle flange Serie A. |
|
Entrambi gli standard della serie A e della serie B definiscono le flange del collo di saldatura e le flange cieche nel tipo a faccia rialzata (RF), ma solo la serie A definisce le flange del tipo ad anello (RTJ) dalla classe 300 alla classe 900 all'interno di questo standard. |
|
|
Da un punto di vista commerciale, le flange ASME B16.47 serie A sono più costose delle flange ASME B16 47 serie B. |
|
|
La maggior parte degli utenti o dei progettisti di tubazioni può scegliere le flange della serie A per la nuova tubazione o attrezzatura. |
Ma se stai eseguendo lavori di ristrutturazione, sostituzione o progettazione di tubazioni non critiche, le flange della serie B sono più popolari. |
Qual è la differenza tra le flange ASME B16.47 e 16.45?
Lo standard ASME B16.5 copre flange per tubi in acciaio e raccordi flangiati da NPS 1/2 a NPS 24 metrico/pollici nella classe di pressione da 150 a classe 2500. Copre valori nominali pressione-temperatura, materiali, dimensioni, tolleranze, marcatura, test e metodi di designare le aperture per le flange dei tubi e i raccordi flangiati. Due flange molto importanti come la flangia del collo di saldatura e le flange cieche sono molto comunemente utilizzate nei sistemi di tubazioni. Il termine "B16.5" o "B16 5" è usato in modo intercambiabile e si riferisce allo stesso standard. Tuttavia, lo standard ASME B16 5 (ANSI B16 5) copre solo dimensioni fino a 24 pollici. Per dimensioni maggiori, lo standard ASME B16.47 copre valori nominali pressione-temperatura, materiali, dimensioni, tolleranze, marcatura e prove per flange di tubi nelle dimensioni da NPS 26 a NPS 60 e nelle classi nominali 75, 150, 300, 400, 600 e 900.
Conclusioni:
Le flange standard con collo saldato, slip on, cieche ecc. sono coperte dallo standard B16.5 per tubi nominali fino a 24". Le dimensioni 26" e superiori sono coperte da B16.47 serie A o serie B per flange con collo saldato e cieche. La flangia della serie A è più pesante, più spessa e costa di più, mentre la flangia della serie B ha più fori per i bulloni ed è più leggera e più economica della serie A. La flangia API605 e le flange della serie B sono la stessa cosa.
Vedere i documenti seguenti per il confronto delle dimensioni delle flange nei due standard principali (B16.5 e B16.47)
Dimensioni della flangia secondo lo standard ASME B 16 5 per flangia con collo di saldatura 150#, flangia cieca, slipon, flangia con saldatura a bussola e giunto lapjoint

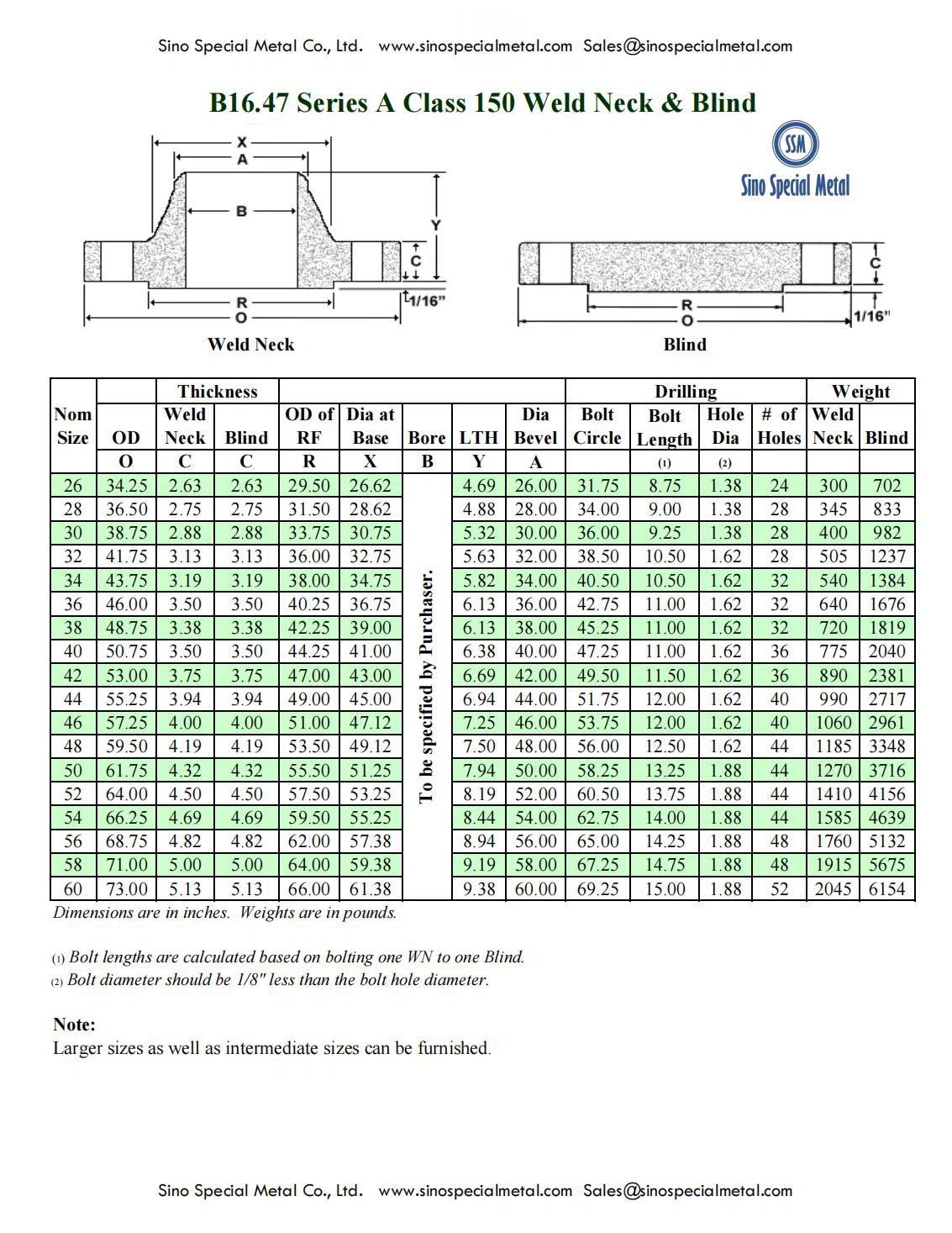

Dimensioni della flangia secondo lo standard ASME B16 47 serie A per il collo saldato 150# e la flangia cieca

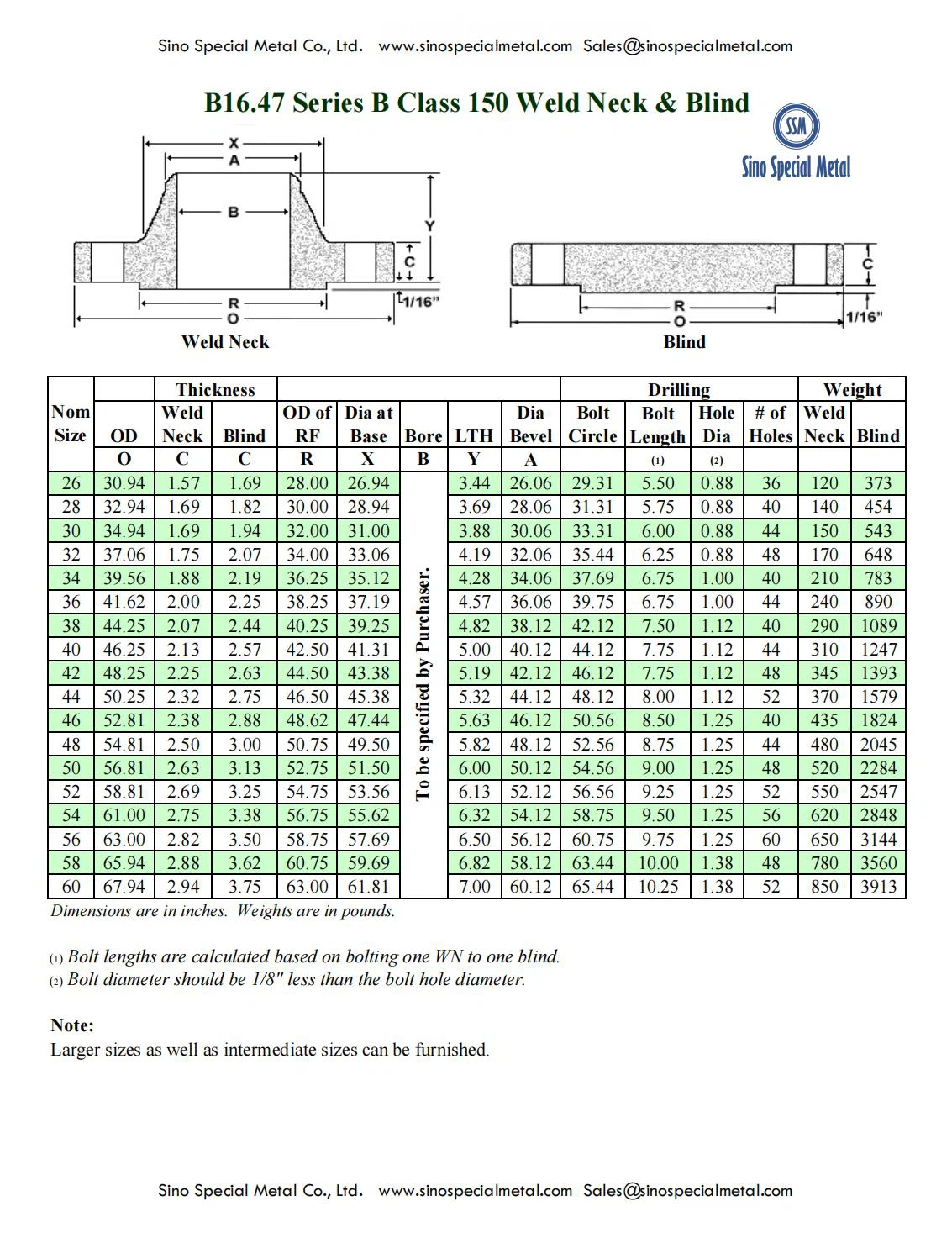

Dimensioni della flangia secondo lo standard ASME B 16.47 serie B per collo saldato 150# e flangia cieca
